Thermografie am Bau

Die Energieeffizienz von Gebäuden ist heute ein Thema von grösster Bedeutung. Die zerstörungsfreie Untersuchung mittels Infrarot Thermografie zeigt einfach und schnell energietechnische Schwach- oder Problemstellen auf.

Nutzen einer Infrarot Bauthermografie

• Zerstörungsfreies Auffinden und bildhafte Darstellung von Problemstellen
• Grundlagen zum Erstellen einer wärmetechnischen Sanierung
• Gebäudeanalyse bei laufendem Nutzungszustand

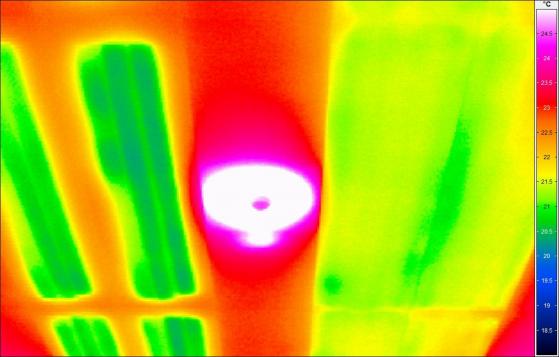

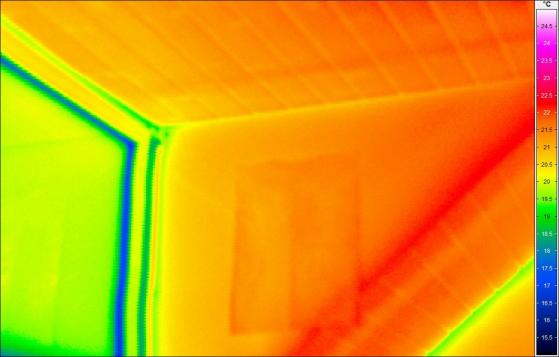

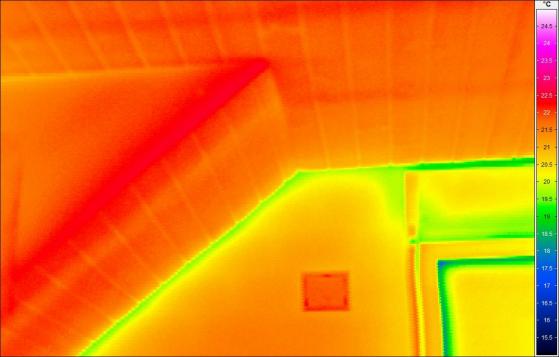

Ein Wärmebild ist ein Abbild von Oberflächentemperaturen. Eine Infrarot-Kamera misst die, dem menschlichen Augen verborgenen Wärmeabstrahlungen im Infrarotbereich und stellt diese bildhaft dar.

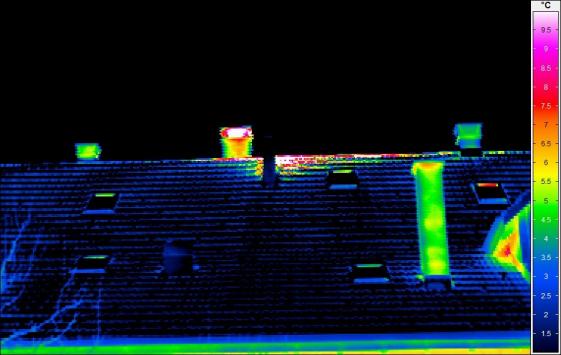

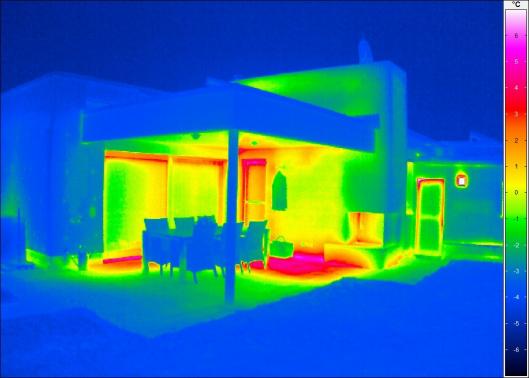

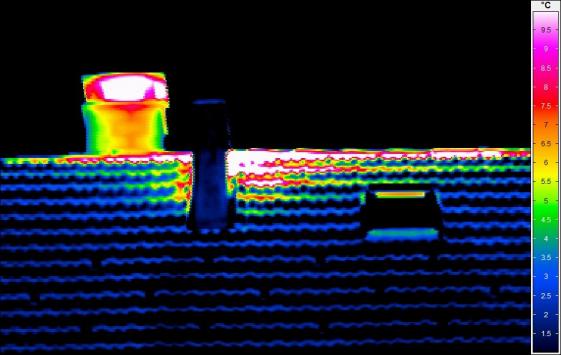

Durch die Infrarot-Thermografie können in der Gebäudehülle energetische Schwachstellen wie Wärmebrücken, Undichtheiten, feuchte oder schadhafte Stellen berührungs- und zerstörungsfrei sichtbar gemacht werden. Die Bau-Thermografie wird während der Heizperiode bei einem Temperaturgefälle von innen und aussen > 15 °C ausgeführt.

Unsere Infrarot-Thermografie wird nach den Normen und dem „QS Bau“ für Bauthermografie des Thermografie Verbandes Schweiz theCH ausgeführt.

Die Bildauswertung erfolgt normalerweise mit der Software QualiThermo, bei welcher die Skalierung des Farbkeils standardisiert ist. Mit dieser Standardisierung können IR-Bilder auch unter verschiedenen Aufnahmebedingungen verglichen werden.

Anwendung

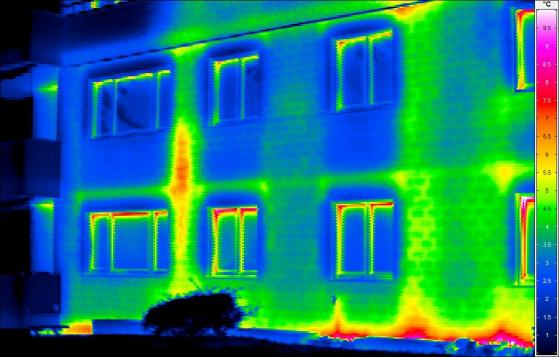

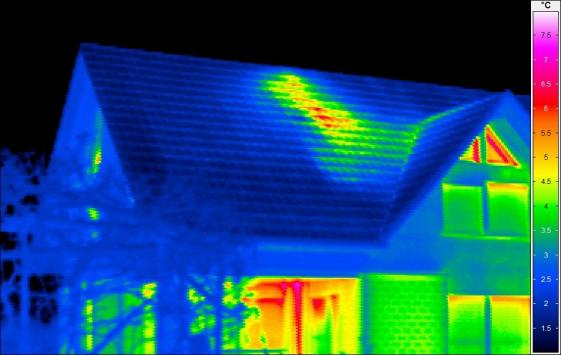

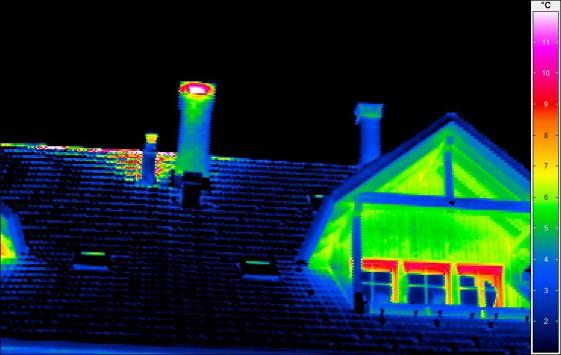

• Erkennen des Dämmzustandes einer Gebäudehülle

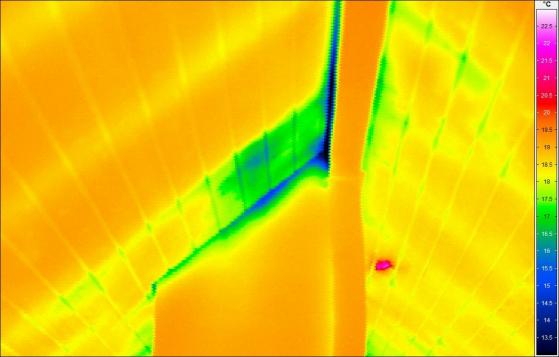

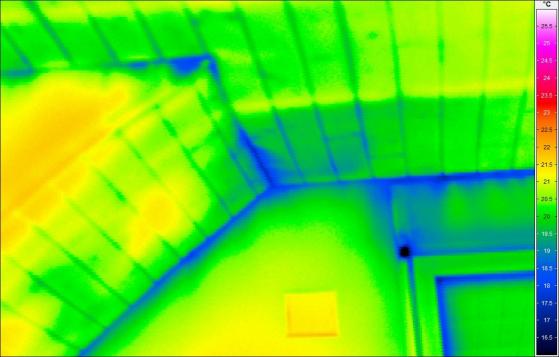

• Visualisierung von Wärmebrücken

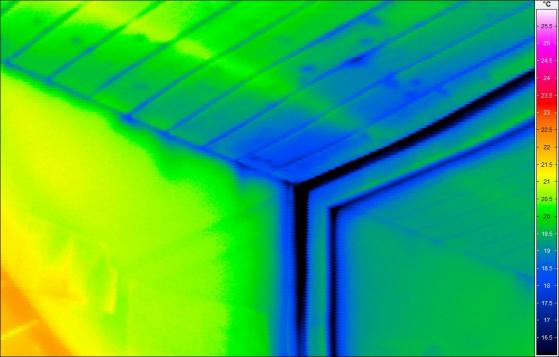

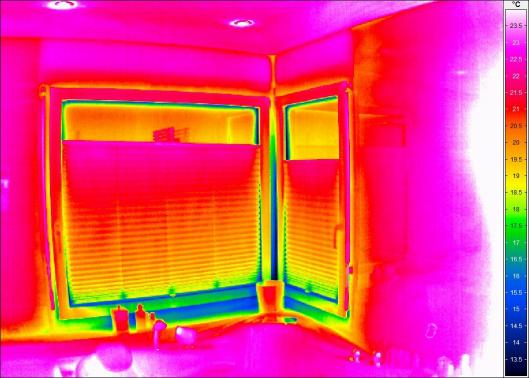

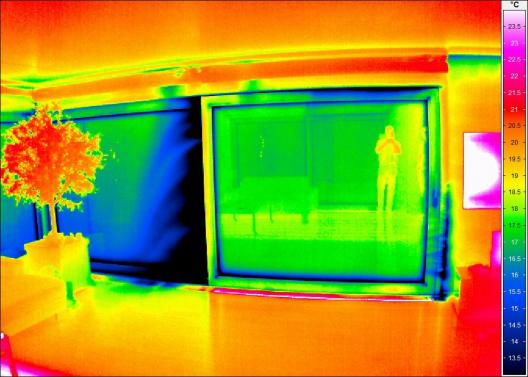

• Innen-Thermografie, Orten von Luftundichtheiten in Gebäudehüllen mit und ohne Unterdruck, BlowerDoor
• Ausführungs- und Qualitätskontrollen
• Aufzeigen von Feuchtstellen

zu Thermogrphie aussen

zu Thermogrphie innen

Weitere Anwendungen

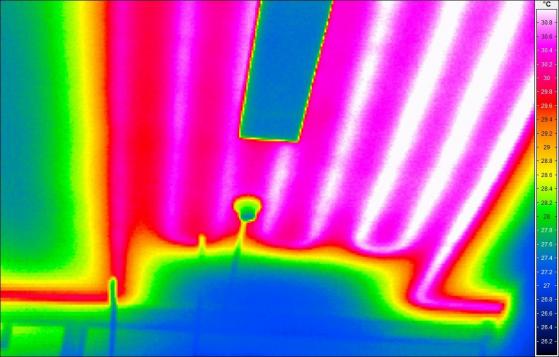

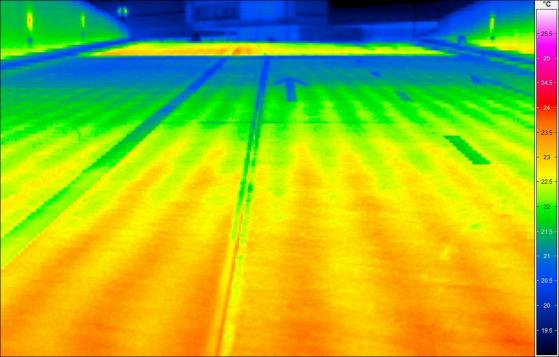

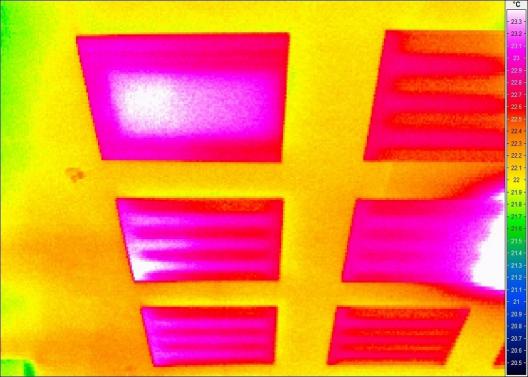

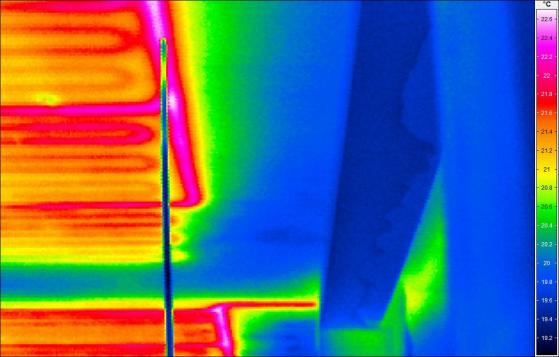

• Lokalisieren von verdeckten Warmwasserleitungen oder Wärmequellen

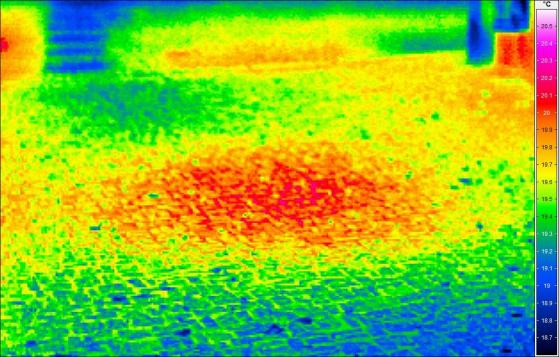

• Orten von Leckstellen in Warmwasserleitungen

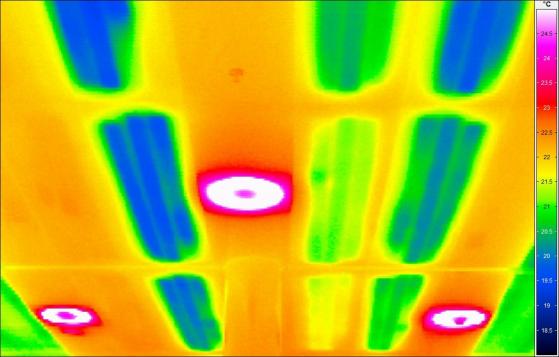

• Visualisieren verdeckter Konstruktionen, z. B. Fachwerk bei verputzten Aussenwänden oder Dämmstoffhaltern
